Имитация воздействия 125-миллиметровой волны фугасного давления выстрела 3ВОФ36 с осколочно-фугасным снарядом 3ОФ26 к танковой пушке Д-81 на крышу корпуса и боевое отделение «Абрамса». Модель исследует, как распространяется взрывная волна, насколько она смертельна, путем измерения избыточного давления внутри транспортного средства. Снаряд 3ОФ26 содержит более 3 кг гексогена и может пробить около 45 мм стали. В этом моделировании снаряд взрывается над крышей корпуса, которая, как часто утверждается, имеет толщину 1,5 дюйма (38,1 мм). Осколочное поражение фугасного снаряда игнорируется для простоты и исследование сосредоточено исключительно на эффектах давления.Из этой же серии: «Секрет снаряда танка «Тигр». Попадание в ВЛД танка Т-34″ (2021).

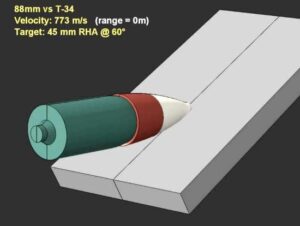

Высокоточная компьютерная симуляция попадания 88-мм снаряда Pzgr. 39 APCBC «Тигра 1» в 45-мм ВЛД Т-34 на расстоянии от 0 до 2500 метров. Определяется критическая скорость, необходимая для пробивания брони, которая может быть использована для расчета максимальной дальности. Дальность зависит от баллистического коэффициента, используемого для снаряда.Т-34 отличался сильно наклонной броней, но это преодолевается за счет использования колпачка поверх обычного снаряда. Было замечено, что твердость колпачка оказала большое влияние на угловое и перпендикулярное проникновение. Для этого моделирования колпачок имеет среднюю твердость (тверже, чем мишень, но мягче, чем оболочка). Взрыватель и взрывчатое вещество не моделируются для простоты.В глубине снаряда снизу расположено взрывчатое вещество, основное тело снаряда представляет собой стальную болванку, на которую надета крышка из мягкого железа и сверху баллистический колпачок.
