На конец 1960-х годов эта была самая мощная и передовая танковая броня в мире и самый мощный снаряд потенциального противника в лице США. В 1960-е годы на вооружение ВС СССР встал танк Т-64А, в котором впервые в мире была применена комбинирована броня с текстолитом, общей толщиной 205-мм, при том что она обеспечивает защиту как 500-мм стальная броня. Попадание происходит под углом 68 градусов по броне Т-64А и почти такой же броне дальнейшего танка Т-72 из пакета слоев стальной брони и текстолита. В броню влетает 120-мм снаряд L15A5 APDS нарезной пушки L11А5 танка «Чифтен» Мк5Р на скорости 1325 м/с с дистанции 686 метров. Это самая вероятная конфигурация брони/снаряда в случае обострения военного конфликта между НАТО и СССР в конце 1960-х годов.Компьютерная симуляция в нескольких ракурсах. Как итог: советская система брони того времени могла эффективно противостоять всем кинетическим снарядам НАТО на расстоянии более 500 метров до принятия на вооружение APFSDS в конце 70-х годов.

Это удивительный советский снаряд БР-350А — тупоголовый каморный, взрыватель МД5. Советские снаряды БР-350А и БР-350Б пробивали 50-63-мм и 62-76 мм стали соответственно и имели оригинальную форму (затупленный нос если убрать обтекатель).Этот снаряд использовался в советских танках Т-34 и КВ-1 во время Второй мировой войны и вероятно, был разработан таким образом, чтобы улучшить характеристики против наклонной брони. Тупой нос вырвет часть брони, а узкая последующая часть явно предназначена для разрушения, предотвращая передачу момента на основной корпус. Снаряд представляет собой стальную болванку. БР-350А не имел никаких преимуществ по сравнению с другими советскими тупоносыми снарядами, такими как БР-350Б, вероятно, поэтому ни один другой снаряд не имеет подобной конструкции. Компьютерная симуляция попадания снаряда БР-350А в 76-мм в 65-мм броню под углом 30 градусов и 40-мм броню под углом 60 градусов.

Необычный шведский танк Strv 103 поступил на вооружение в 1967 году. Несмотря на то, что его броня составляла всего 40 мм, он был одним из самых защищенных танков в мире из-за наклона брони под углом 78°. Это означало, что большинство снарядов просто соскальзывали с брони, за исключением новых снарядов ОБПС Советской армии. Моделирование показывает, что снаряд 3BM9 ОБПС поражает верхнюю плиту танка с дальности 1000 метров. Выстрел 3ВБМ-3 — первый выстрел с ОБПС, принятый на вооружение для 125-мм орудия Т-64/Т-72. Представляет собой увеличенный в размерах 115-мм ОБПС 3БМ-6 с измененной хвостовой частью (используется 5 стабилизаторов вместо 6 на 115-мм варианте). Монолитный корпус снаряда изготовлен из мартенситно-стареющей стали, поэтому имеет невысокую бронепробиваемость, что, наряду с неудовлетворительным поведением на наклонных преградах, ограничивает применимость снаряда задачами испытаний и учебы.

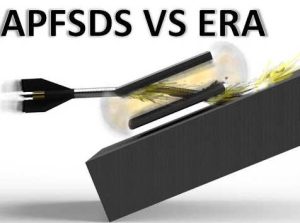

Это высокоточная компьютерная симуляция попадания бронебойного оперённого подкалиберного снаряда, в западной классификации известного как APFSDS (Armour-piercing fin-stabilized discarding sabot) в самый современный российский модуль динамической защиты типа «Реликт». По классификации НАТО динамическая защита обозначается как ERA — explosive reactive armour, что значит взрывная реактивная броня.Без «Реликта» вольфрамовый подкалиберный снаряд представленный в тесте пробивает 493-мм гомогенной стальной брони. С динамической защитой «Рекликт» уже заметно существенной снижение проникновения — на 71,5 %.Особенностью оперённого подкалиберного снаряда является то, что из-за малой массы его дульная скорость приближается к 1700 м/с и даже самый современный израильский КАЗ (комплекс активной защиты) не гарантирует защиты от него, а вот «Реликт» вполне справляется. С 3:10 про «Реликт» и его испытания у нас

Отрабатывается три сценария попадания в танк «Леопард 1» советского 125-мм снаряда 3ОФ19 (осколочно-фугасный). Внутри снаряда 3 килограмма тротила, скорость его 850 м/с. Эффект поражения мелкими осколками в модели отсутствует для упрощения симуляции. В нормальных условиях снаряд способен пробить 40-мм брони. В первой симуляции снаряд детонирует под башней, где броня самая тонкая — он без особых проблем проламывает броню под башней, уничтожая весь экипаж. С походим эффектом происходит разрыв снаряда над башней. В третьей симуляции предполагается, что снаряд взрывается внутри танка и судя по температурному эффекту, машину разрывает на части.Если бы холодная война переросла в горячую в 1970-80-е годы, то с большой долей вероятности, немецкие «Леопарды 1», получили бы по полной.

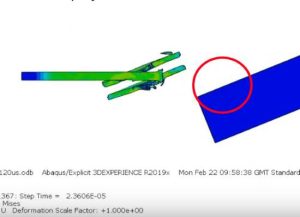

На новейшем российском танке используется встроенный комплекс динамической защиты «Малахит», сведения о котором отрывочные, но всё же достаточные, чтобы провести эксперимент.НИИ Стали оценивает свою динамическую защиту третьего поколения «Малахит», как защиту от американских БОПС («ломы») DM53 и DM63 и более совершенного класса М829А2 и M829A3 с бронепробиваемостью до 800-мм. Часть экспертов поддерживают такие оценки, принимая защиту бортов Т-14 прикрытым «Малахитом» как эквивалент брони не меньше 700-750 мм.В видео не указывается, какие «ломы» используются в симуляции, но скорее всего DM53 или DM63. Так же в тесте используются планки динамической защиты 250 и 350-мм длины. Симуляция крайне интересная и дает большие надежды, что броня не будет пробита.

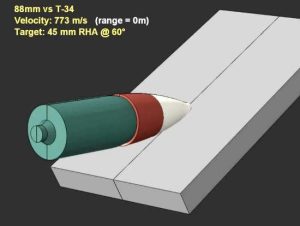

Высокоточная компьютерная симуляция попадания 88-мм снаряда Pzgr. 39 APCBC «Тигра 1» в 45-мм ВЛД Т-34 на расстоянии от 0 до 2500 метров. Определяется критическая скорость, необходимая для пробивания брони, которая может быть использована для расчета максимальной дальности. Дальность зависит от баллистического коэффициента, используемого для снаряда.Т-34 отличался сильно наклонной броней, но это преодолевается за счет использования колпачка поверх обычного снаряда. Было замечено, что твердость колпачка оказала большое влияние на угловое и перпендикулярное проникновение. Для этого моделирования колпачок имеет среднюю твердость (тверже, чем мишень, но мягче, чем оболочка). Взрыватель и взрывчатое вещество не моделируются для простоты.В глубине снаряда снизу расположено взрывчатое вещество, основное тело снаряда представляет собой стальную болванку, на которую надета крышка из мягкого железа и сверху баллистический колпачок.
